帶地下室20萬二層農村小別墅樓設計圖紙及效果圖

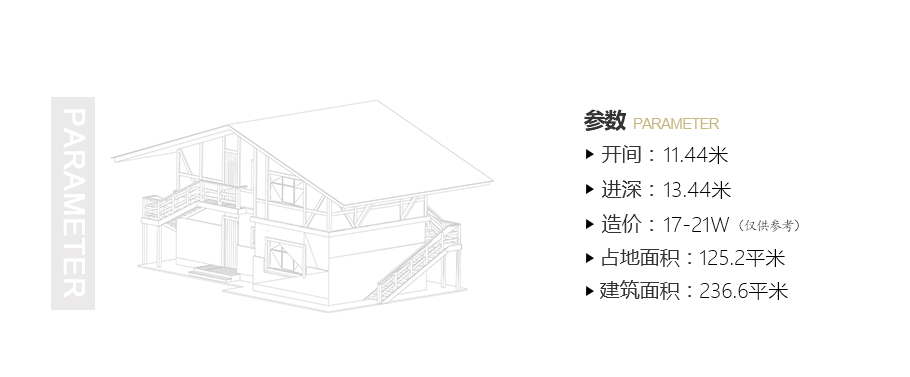

二層歐式 20萬二層長11.44米寬13.44米

分享到：

￥998

本案簡介：帶地下室20萬二層農村小別墅樓設計圖紙及效果圖。地下室面積為11.6平方米，可做藏酒用。戶型南北通透，一層戶型為兩室兩廳一廚一衛，客廳為挑空客廳設計，帶玄關，樓梯為旋轉樓梯設計。二層戶型為3個臥室，一個起居室和娛樂室通間，一個露臺和一個陽臺，給您良好的居住體驗。

圖片屬性
風格：歐式	層數：二層	結構形式：磚混結構	圖紙編號：YH-A-2080
開間：11.44米	進深：13.44米	占地面積：125.2平方米	建筑面積：236.6平方米

圖紙內容

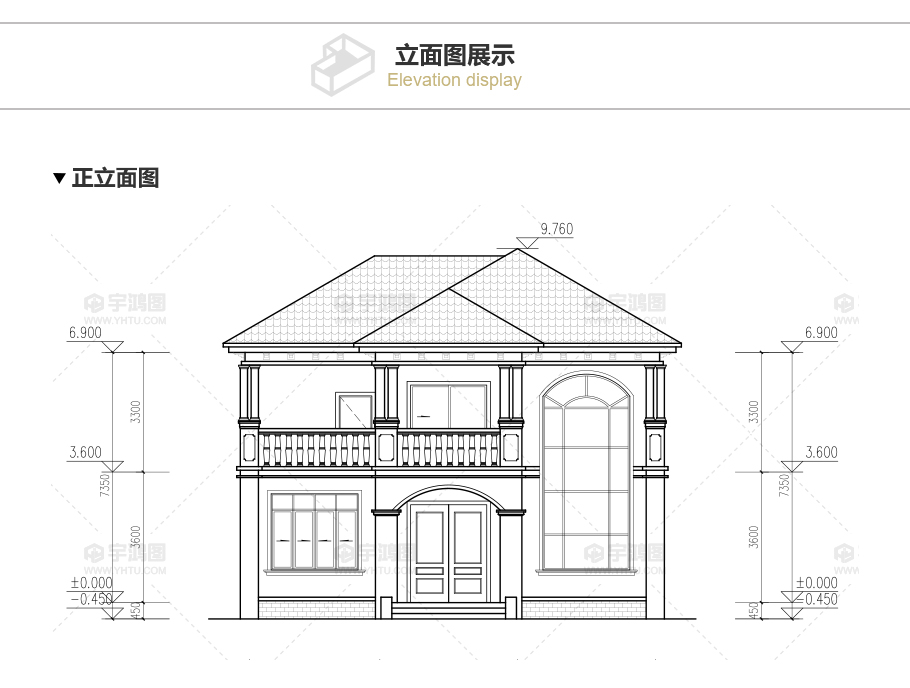

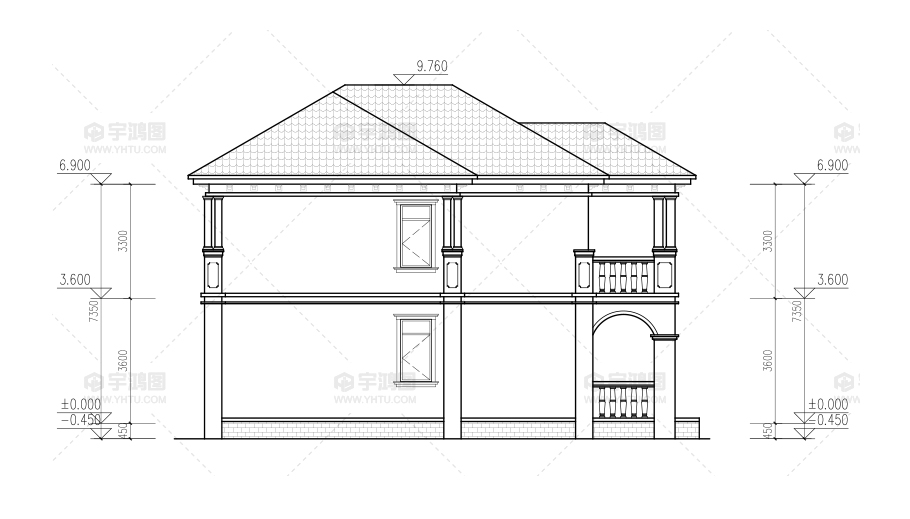

建筑圖：	建筑平面圖：一層平面圖，二層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
